概述

　　　液压调正装置是由检驱轮、油泵、复合油缸、油管总成、固定机架构成。当皮带运行跑 偏时，皮带与检驱轮接触，检驱轮带动油泵旋转，输出压力油控制驱动油缸往复运动，带动 调心托辊偏转，使调心托辊的线运动方向与皮带的运动方向形成一个夹角，产生的摩擦力驱 动皮带，使皮带始终在设定的范围内运行，从而避免皮带跑偏造成散料及皮带摩擦撕带，达到保护皮带机正常运行之目的。

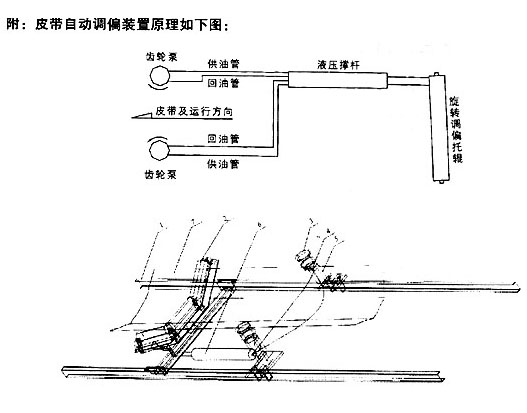

　结构原理

选型须知
　　 l、液压调正装置有两大系列
　　 (1)I型系列，适用于TD75型皮带机。
　　 (2)H型系列，适用于DTII型皮带机。
　　 2、根据皮带机的皮带有上下两层，分为上皮带调正装置和下皮带调正装置。
　　 3、根据皮带机的单向运输和双向运输两种场所，分为单向调正装置和可逆调正装置。
　　 4、规格参数
　　 　　选型：DTII型皮带机用户须提供皮带机安装处中间架、托辊图号或托辊直径和托辊槽角。
　　　　 TD75型皮带机用户仅需要提供皮带机带宽即可。
　　 5、为使调正装置使用方便，性能可靠，建议用户选用本厂配套的专用调心托辊。
　安装
　　 l、液压调正装置应安装在皮带需要纠偏的场所。安装前请参照使用说明书。
　　 2、液压调正装置使用的液压油为HM—32，加油过滤精度209Pm。
　　 3、为使加油方便快捷，本厂有专用手动加油机供用户选择，该机结构紧凑、操作简便。目前该机有两种型号，分别为TQJY-20型、TQJY一lo型，其中20、lO分别为加油 过滤精度20、10wm o
　　 4、对于新增用户，本厂一律派技术人员指导安装调试
